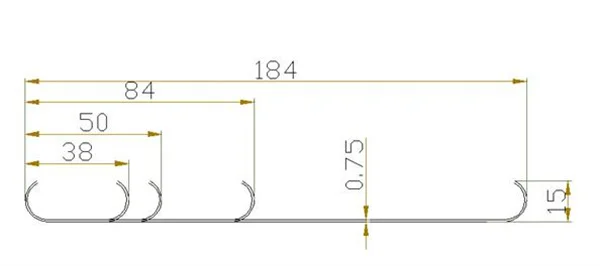

1. Perfil: ( de acuerdo con la confirmación de ambas partes)

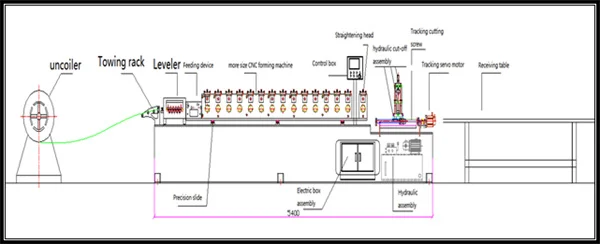

1. Flujo del proceso:

Desenrollado sin energía→ Máquina de nivelación → (Más especificaciones) Máquina de conformación →Cabezal de enderezado →Corte→ Descarga.

III. Datos principales:

1. Materiales adecuados : Tira de acero galvanizado 0,4-0,6mm, Banda de aluminio revestida con rodillo : 0,5 - 0,75mm.

2. Ancho del material : 65-210mm.

3. ID de la bobina : 500mm

4. OD de la bobina: 1500mm

5. Peso de la carga: 1000kg

6. Velocidad de formación : 0-45 m / min

7. Precisión de alimentación : L≤2000mm ± 1.0 (relacionado con la calidad del material)

8. Precisión de la rectitud : L≤1000mm ± 1.0 (relacionado con la calidad del material)

9. Tensión de alimentación : 415 V, 50Hz, 3Ph

10. Dirección de alimentación : Según el usuario

11. Color de la máquina : azul y rojo anaranjado o según el comprador

1. Componentes principales

1. Parámetros de cada componente

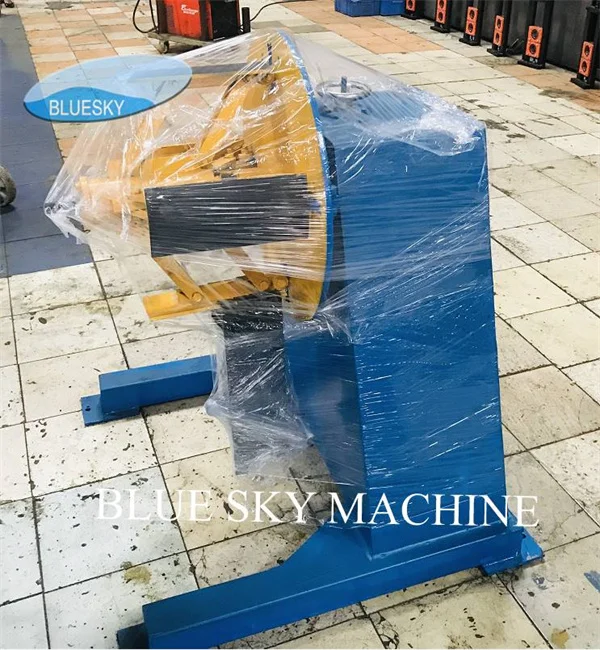

1. Máquina desenrolladora/niveladora

(1) Función : cabezal único

(2) Soporte del rollo : voladizo

(3) Método de desenrollado : pasivo

(4) Método de apriete : enlace mecánico

(5) Capacidad de carga : 1000KG

(6) D.I. de la bobina: 500MM

(7) D.E. de la bobina: 1500MM

(8) Potencia de desenrollado: sin potencia

2. Formador de rollos

1.Sistema de formación de rollos

1) Marco: Soldadura de la estructura general de acero perfilado，Espesor de la placa inferior del marco: 25mm

2) Panel lateral del pie de casa：Pie de casa individual，Después de terminar la superficie se ennegrece; diámetro del eje horizontal φ42, clave 12mm.

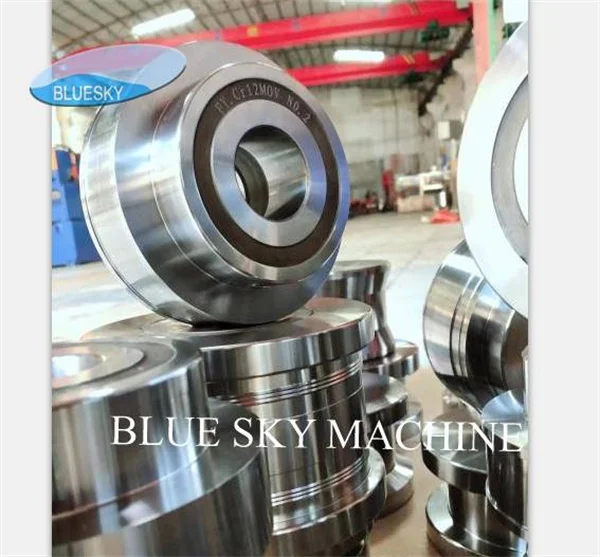

3) Material del rollo: Acero Cr12.

4) Enderezado y conformación: adopta una estructura de rueda de palos de un solo canal, ajustable hacia arriba, abajo, izquierda y derecha.

5) Mecanismo de transmisión: el motor está conectado directamente al reductor de engranajes helicoidales, el reductor de engranajes helicoidales está conectado al eje, y el rodillo está conectado al reductor de engranajes.

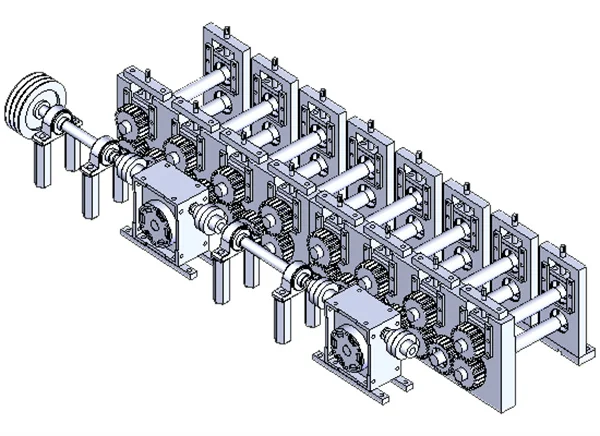

Estructura del pie de casa y diagrama de transmisión.

6) Cantidad de vías de rodillos: 12 NOS.

7) Conformación de la máquina : de izquierda a derecha o según el comprador

8) Velocidad de formación: 0-45 m/min.

9) Potencia del motor de la máquina: 5.5kw

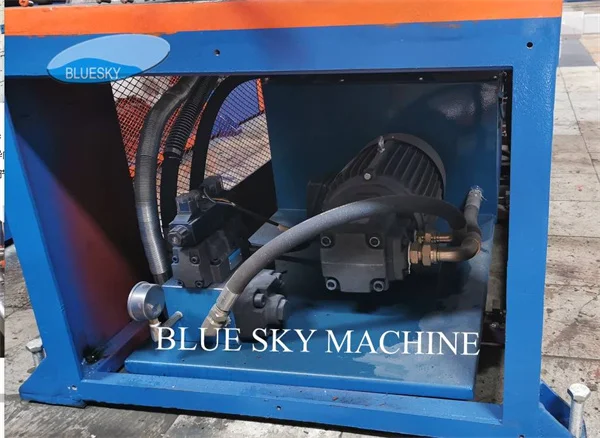

3.Corte hidráulico

1) Adopta la presión hidráulica para cortar la energía, estación hidráulica incorporada en el motor principal.

2) Método de corte: Auto corte, material de corte Cr12mov es templado HRC60 ℃.

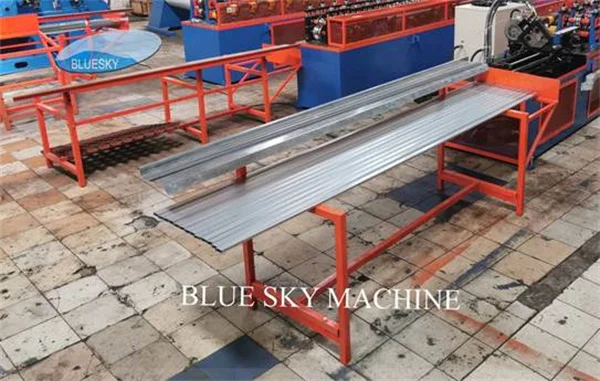

4.Mesa de descarga

(1) Tamaño del rodillo de recepción de material : 1200mmx3000mm

(2) Estructura : Agencia independiente

5.Sistema de control eléctrico

(1) Control de frecuencia del control de la velocidad del motor de la unidad principal, Equipado con el controlador programable PLC, el codificador rotatorio controla la longitud.

(2) Con pantalla táctil en color de 7 pulgadas, modo de control: pantalla táctil y control de botones

(3) Con un controlador de mano

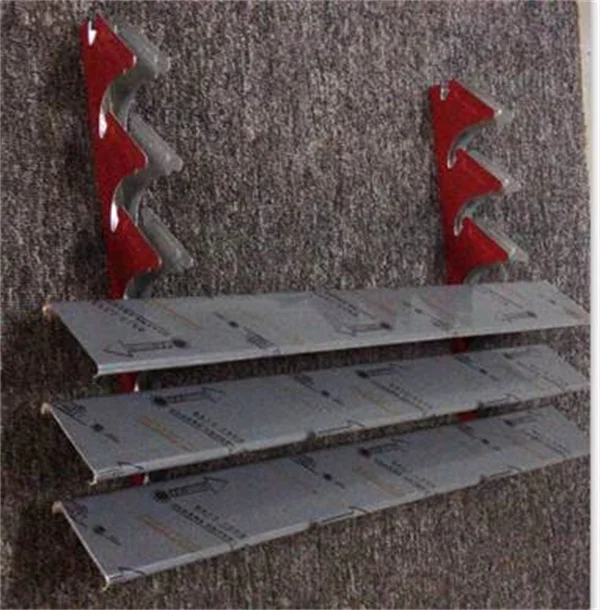

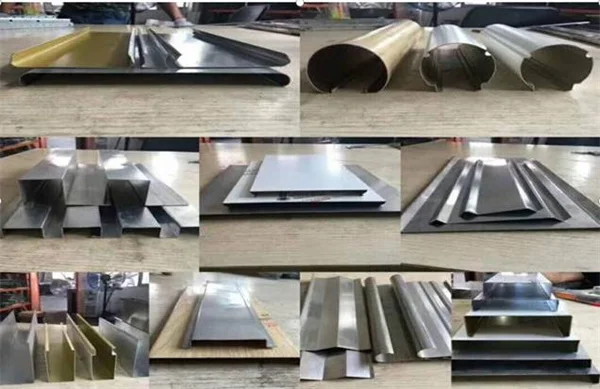

Referencia del producto terminado

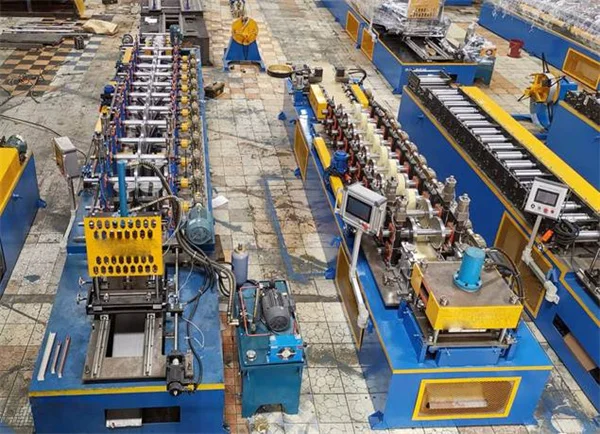

Imagen de la máquina:
