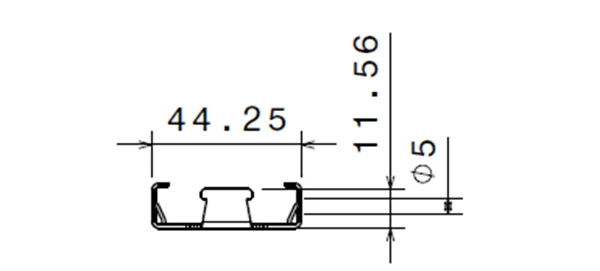

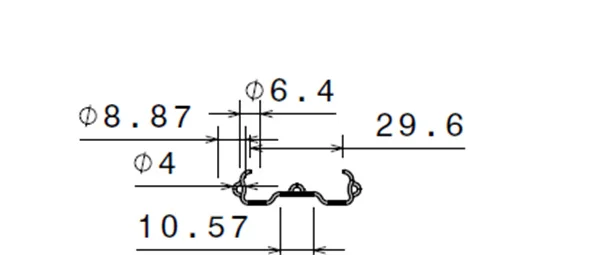

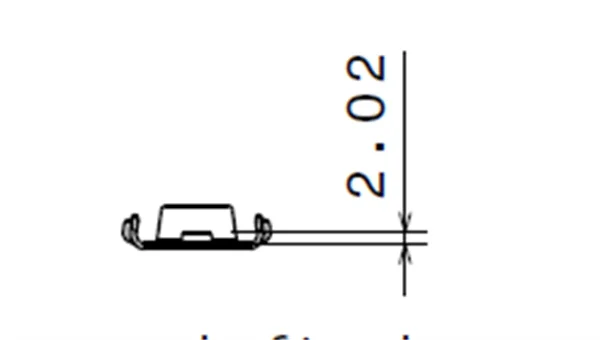

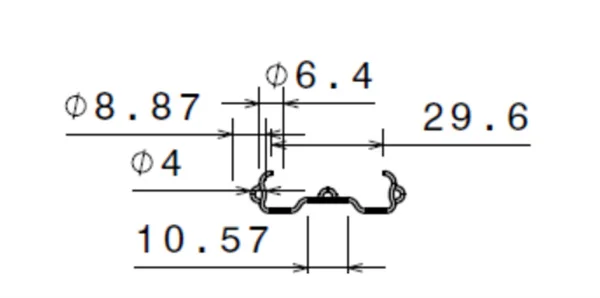

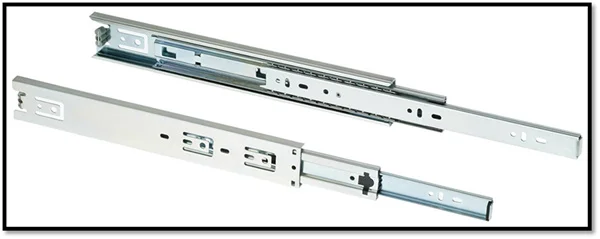

1. Perfil: ( de acuerdo con la confirmación de ambas partes)

Máquina de rieles para cajones interiores:

Máquina de rieles para cajones exteriores:

Máquina de carriles para cajones de media altura:

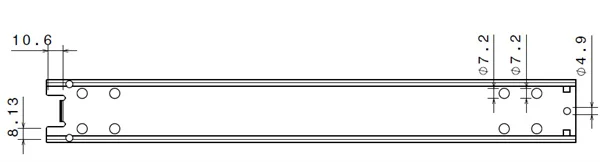

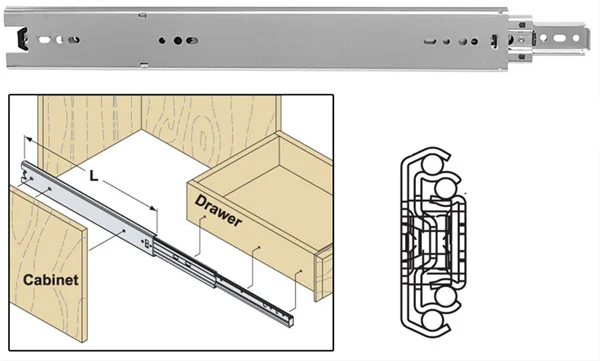

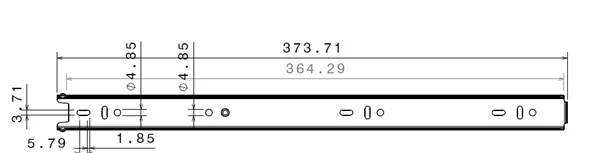

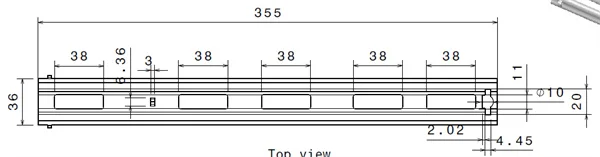

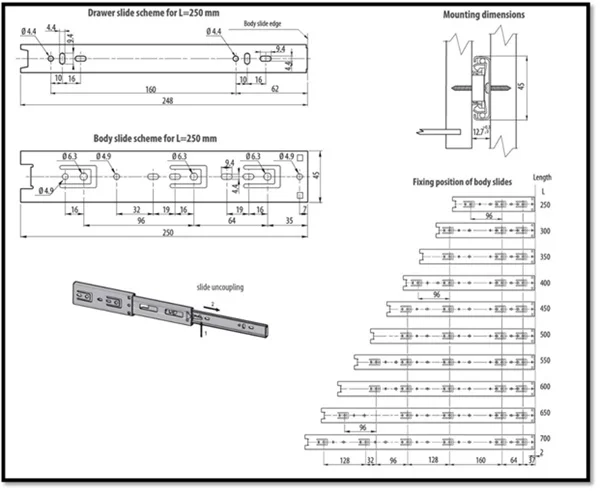

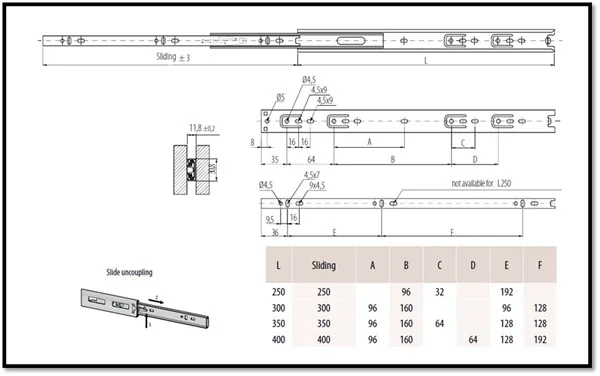

DIBUJO ENSAMBLADO:

Nota: El espesor del producto puede variar entre 0,8 mm y 1,2 mm.

1. Flujo del proceso:

Desenrollador manual ------> Dispositivo de alimentación ------> Máquina formadora de rodillos ------> Dispositivo de perforación de agujeros -----> Corte longitudinal ------> Tablas de producto -------> Perforación de agujeros, doblado ------> Corte final -----> Dispositivo doblado (fuera de la línea)

III. Componentes principales de la máquina:

VI.Principales parámetros técnicos:

1.    Información del producto

(1) Material adecuado : Acero al carbono

(2) Espesor del material : 1,2 mm

(3) Resistencia a la deformación: Resistencia normal

(4) Tamaño del producto: según el dibujo

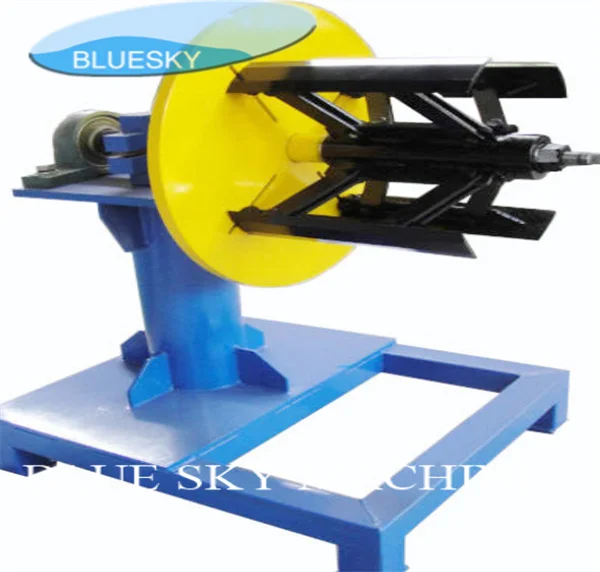

2. Especificaciones del desenrollador

(1) Tipo : Tipo de voladizo manual

(2) Peso máximo de carga: 3 T

(3) ID de la bobina : Φ508 mm

(4) OD de la bobina: ≤1200 mm

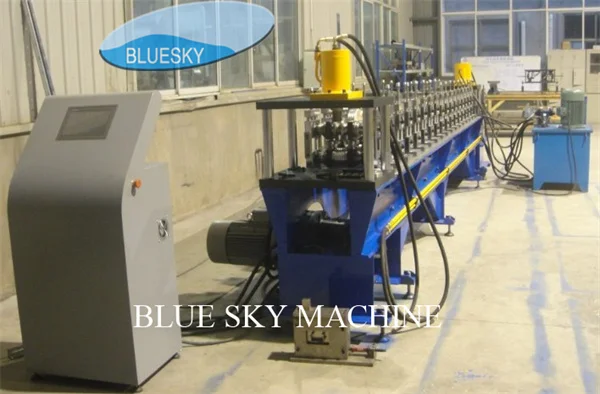

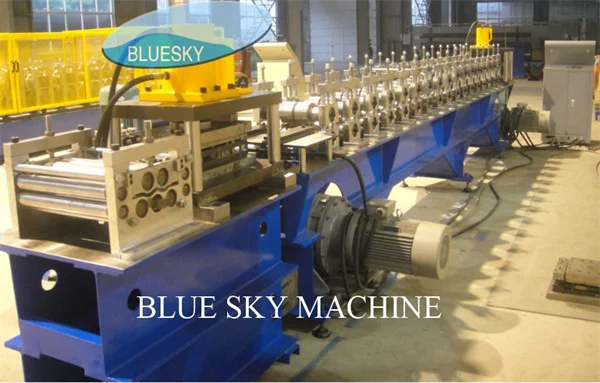

3. Especificaciones del equipo de formación de rodillos

(1) Estaciones de la máquina: 12 puestos

(2) Velocidad de formado: 12-15 m/Min (No incluye el tiempo de corte)

(3) Material de los rodillos : Cr12Mov,HRC58-62,Cromado duro,

(4) Diámetro del eje : Φ60 mm

(5) Material del eje : 40Cr, fresado

(6) Estructura de la máquina: soportes de hierro

(7) Estructura del cuerpo principal: Estructura de soldadura de acero con vigas en H

(8) Tipo de transmisión : Transmisión de la caja de engranajes de tornillo sin fin

(9) Potencia del motor principal: 15 KW

(10) Tipo de corte: Corte hidráulico

(11) Potencia de corte: 11 KW

(12) Tolerancia de corte : ±0.5 mm

(13) Tolerancia de ancho : +/-0.2 mm

(14) Dimensión de la máquina formadora: Aproximadamente 6.5M*0.8M*1.3M

(15) Peso total de la máquina: alrededor de 4 toneladas

(16) Pintura de la máquina : Azul-Amarillo

4. Gabinete de control PLC

(1) Pantalla táctil: 7 pulgadas

(2) Enchufes de aviación

5. Mesa de descarga

Dimensión : 500 mm x 0.4 m x 1.4 m (2 Pcs)

Línea continua del desenrollador, la aplanadora, el servo-alimentador y la punzonadora

Diagrama de flujo:

Desenrollador motorizado ------> Nivelador motorizado ------> Servo alimentador -----> Molde de punzonado y Prensa de punzonado (la prensa de punzonado es ofrecida por el comprador) ------> Salible

1.  Desenrollador motorizado:

(1) Ancho del material : (máx) 150mm

(2) Expansión interior manual y desenrollado motorizado

(3) Motor : 4 KW

(4) Diámetro interior de la bobina : φ508 mm

(5) Rango de expansión interior : ф460-520 mm

(6) Diámetro exterior máximo : φ1500 mm

(7) Capacidad de carga máxima : ≤3 T

2. Nivelador:

(1) Adoptamos 2 rodillos de apriete y 7 rodillos de nivelación (3 rodillos superiores y 4 rodillos inferiores)

(2) Material de los rodillos de pellizco y de los rodillos de nivelación : 40Cr

(3) Ancho de los rodillos de nivelación: máximo 150mm

(4) Espesor de los materiales: (0.5--2) mm de acero grado G350Mpa

(5) Potencia del motor: 5.5kw

(6) Forma de accionamiento : Accionamiento por engranajes

(7) Los rodillos de nivelación superior se ajustan mediante la varilla de tornillo con medidor de medidas

(8) El botón de la prensa “start” y “stop”.

(9) Requisitos de voltaje : 380V, 50Hz, 3Phase.

3.  Modelo de servo-alimentación: SRF-100A:

(1) Función : Para la alimentación de material en la máquina de perforación de prensa

(2)  Feature                        : Uses the servo motor-driven.

(3) Capacidad de alimentación : Ancho 1 00mm x 0.2-1.2mm bobinas

(4) Velocidad de alimentación : 20 m/min (máx.)

(5) Precisión de alimentación : ≤±0,1mm (dentro de 100mm) ≤±0,2mm (dentro de 500mm)

(6) Distancia máxima de paso de alimentación : ≤ 9999.99 mm

(7) Se instalará en el lateral de la máquina de pellizco.

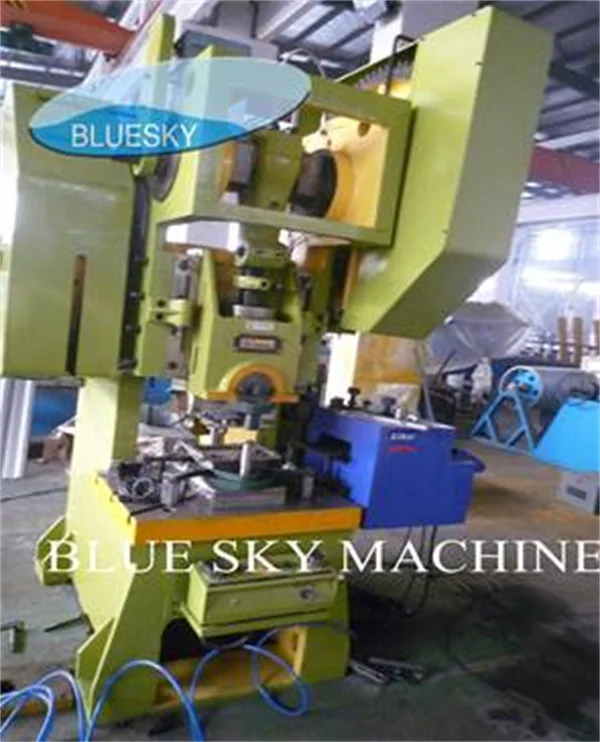

4. Máquina de pellizco:

(1) Modelo de punzonadora : JH21-80

(2) Prensa punzonadora : Utiliza el fuselaje de soldadura de placa de acero, la rigidez es fuerte con buena apariencia.

(3) Utiliza el embrague de fricción de tipo combinado operado por aire.

(4) Perfora 45 veces por minuto

(5) Tamaño de la mesa de trabajo : 900mm

(6) Espesor de la mesa de trabajo: 130mm

(7) Potencia del motor: 11kw

(8) Peso: 5,000kgs

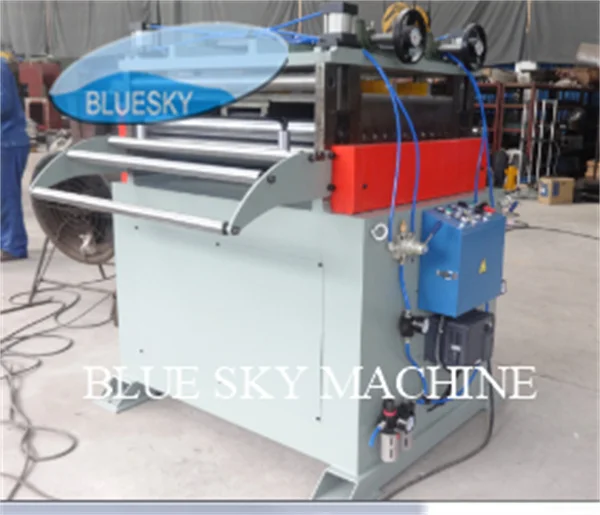

Fotos de las máquinas:
