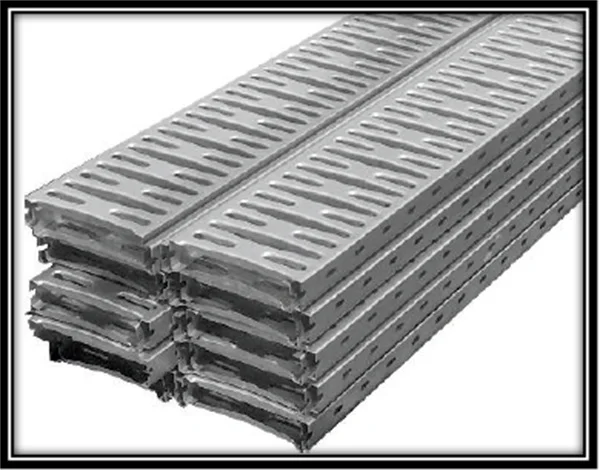

1. Dibujos de perfiles: [2 perfiles en una máquina]

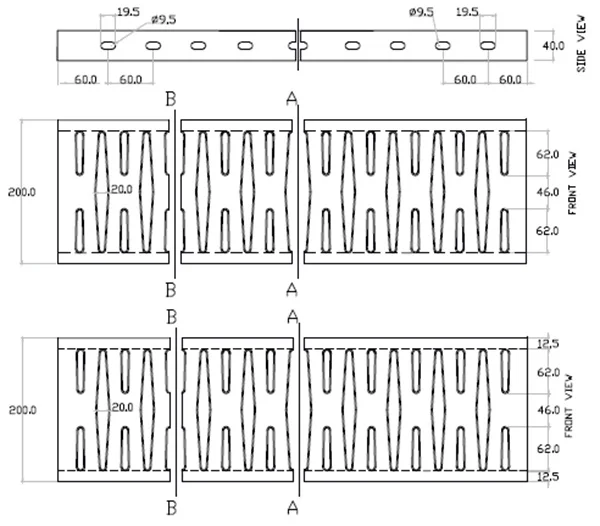

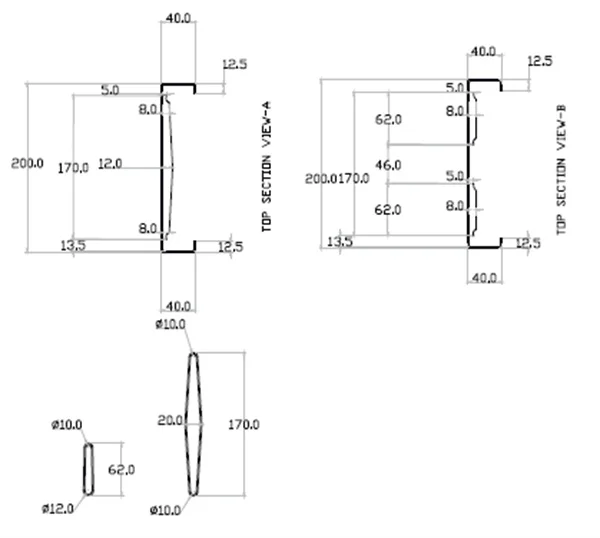

Perfil - 1: [LW200*40] mm

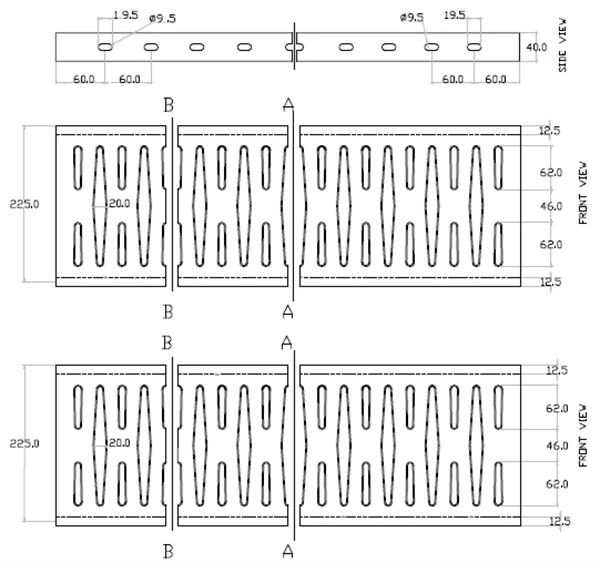

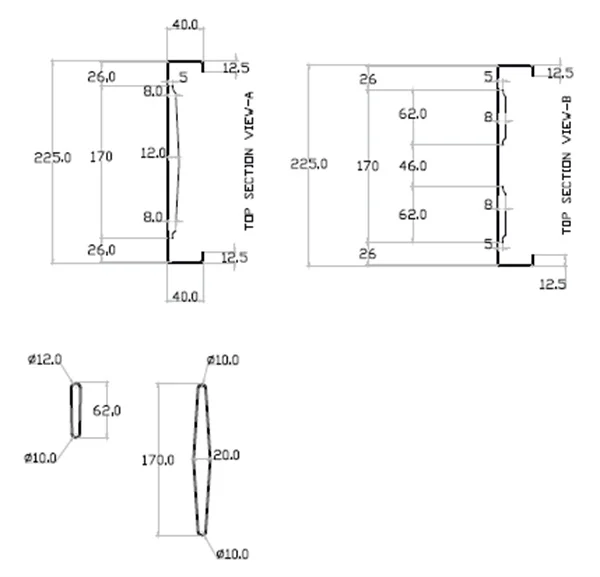

PERFIL - 2: [LW225*40] mm

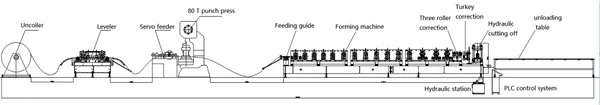

1. Flujo del proceso:

Desenrolladora y niveladora ------> Servo alimentación y punzonadora (80T) -----> Perfilado ------> Corte hidráulico (Servo seguimiento) ------> Mesa de descarga.

III.  Componentes principales de la línea de máquinas

1. Máquina de desenrollado y nivelación integrada:

Estante de material grueso y nivelador GH-400

2. Mecanismo de perforación:

Servo alimentador

Características estructurales: accionado por servomotor.

Potencia del servomotor: 3 KW

Molde

Cuatro columnas de guía y las columnas de guía de bolas están guiadas con precisión.

Molde de la placa base: 1 set

Punzón (125T)

Cuerpo del punzón: Adopta un cuerpo de soldadura de placa de acero con buena rigidez y bella apariencia. Utiliza embrague de fricción neumática combinada.

1. Modelo de máquina de estampación : JH21-125T

2. Potencia del motor : 11 KW

3. Capacidad de perforación : 50 veces por minuto

3. Máquina de moldeo:

1. Marco de la máquina de moldeo : tratamiento de envejecimiento de acero de alta calidad después de la soldadura

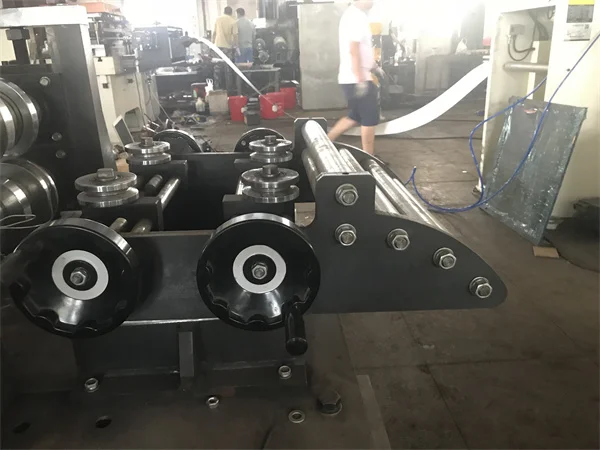

2. Marco de alimentación guiada : tipo de rodillo lateral

3. Estructura de la máquina formadora: transmisión por cadena de placas de pared

4. La potencia del motor principal de la máquina de moldeo 11 KW (reductor de engranajes duros)

5. Velocidad de la línea de la máquina formadora : 6-8 m\min,

6. Número de canales de formación : 16 canales (reemplazar la carcasa HF con diferentes especificaciones)

7. Material del eje: tratamiento de temple y revenido de 40Cr (HB220-260)

8. Marca de los rodamientos : Harbin

9. Diámetro del eje : Φ70mm

10. Espesor del rodamiento : 1,5mm

12. Anchura no plegada del material laminado: sujeta a la anchura real de la placa de la máquina de ensayo

13. Material del rollo : Gcr15

14. Método de tratamiento térmico de los rodillos : tratamiento de temple (HRC58-62)

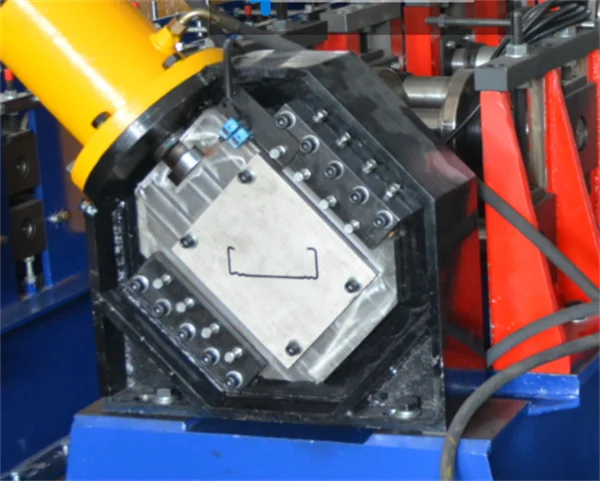

4. Mecanismo de corte hidráulico:

1. Método de corte : corte hidráulico después de la formación

2. Material de la cuchilla de corte : Cr12mov

3. Método de tratamiento térmico de la cuchilla de corte: tratamiento de temple (HRC58-62)

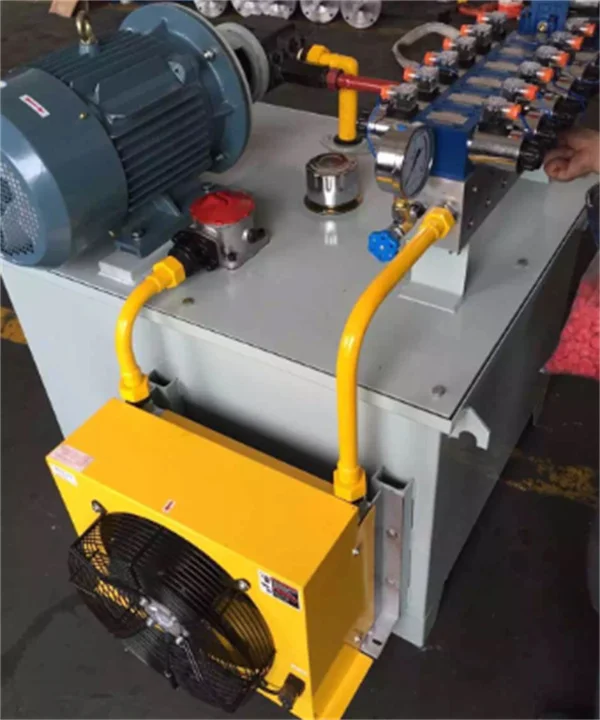

4. Potencia del sistema hidráulico: 5,5 KW (circuito simple)

5. Sistema hidráulico con refrigeración por aire

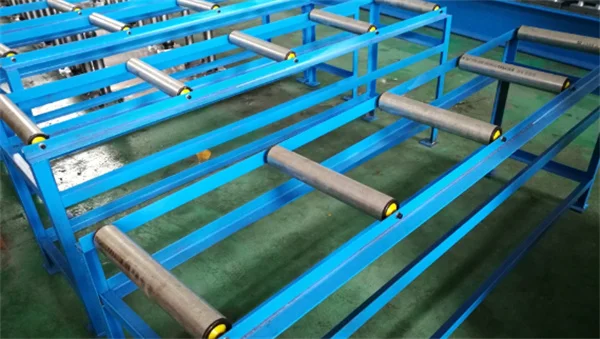

5. Mesa de descarga:

Estructura del rodillo de descarga : Soldadura en ángulo, tipo tambor (sin potencia)

Tamaño del material del rodillo de descarga : 2000mm * 2pcs

1. Estructura del equipo:

El equipo consiste en un desenrollador hidráulico, una máquina de doblado y conformado en frío (mecanismo de alimentación de guía, mecanismo de nivelación de pellizco, mecanismo de perforación hidráulica, mecanismo de corte hidráulico), mesa de rodillos de recepción, sistema hidráulico y sistema de control electrónico.
