Línea de producción de perfil de pernos (arriostramiento)

Línea de producción de perfil de pernos (arriostramiento)

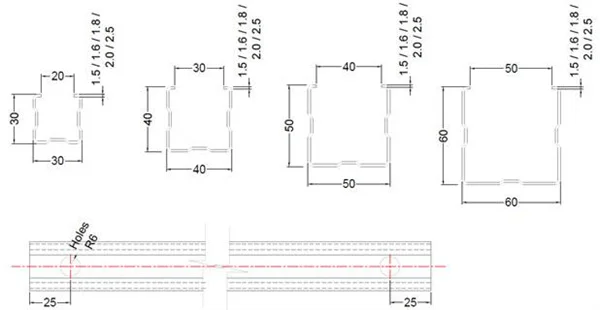

  1. Dibujo de perfil

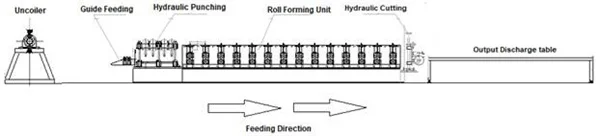

  1. Flujo del proceso:

Desenrollado pasivo ----> Punzonado hidráulico (con alimentación de la guía) -----> Unidad de formación de rollos ------> Corte de longitud fija (servo seguimiento) -----> Descarga de salida

III. Datos del componente principal:

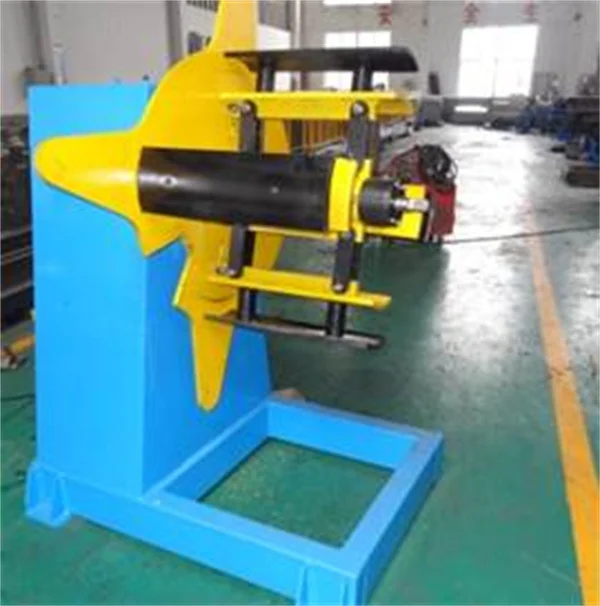

  1.        Desenrollador : desenrollado pasivo, tensado manual
  1.        Carga del desenrollador : 3T

iii.        Diámetro interior del desenrollador : 508mm

  1.        Ancho del rodillo de soporte del desenrollador : ≤200mm

  1.        Marco: tratamiento de templado después de la soldadura de acero de alta calidad

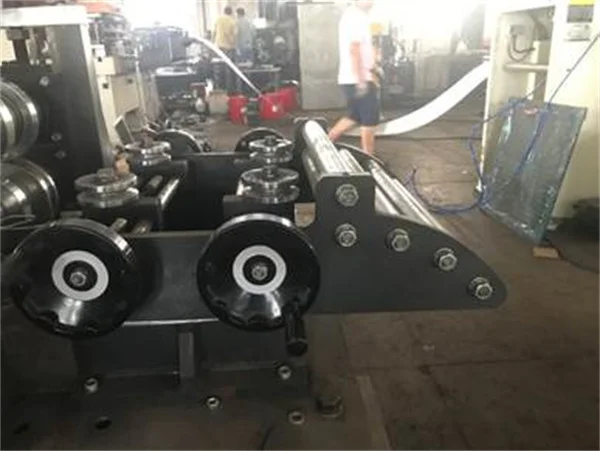

  1.        Bastidor de alimentación de pellizco: tipo de rodillo lateral

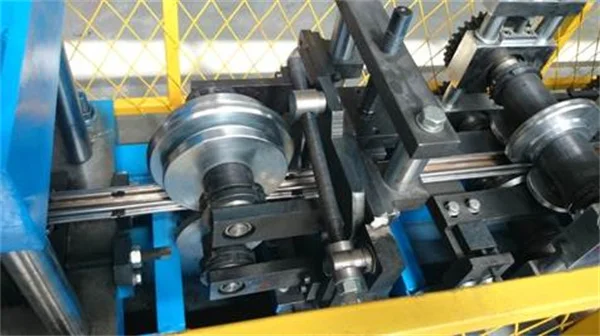

vii.        Forma de la máquina formadora: accionamiento de la cadena de la placa de la pared

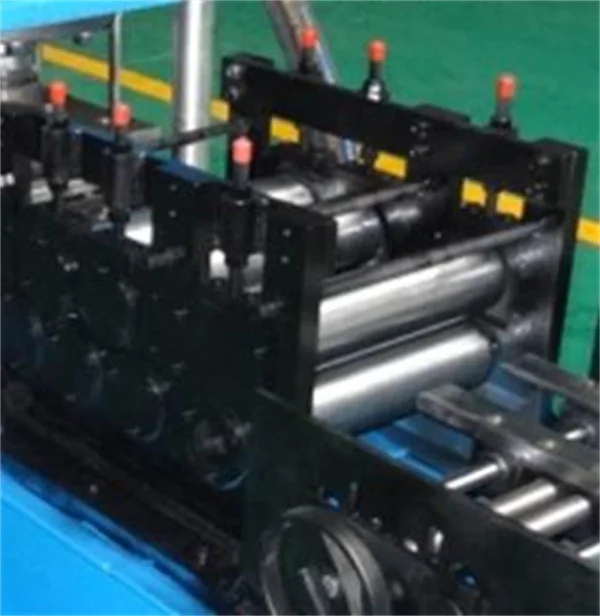

viii.        Estructura del mecanismo de nivelación : pellizco de dos rodillos, nivelación de cinco rodillos

  1.        Material del eje de nivelación: 40Cr
  1.        Diámetro del eje de nivelación: alrededor de 80mm
  1.        Tratamiento de la superficie del eje de nivelación: cromado duro después del enfriamiento de alta frecuencia en la superficie.



xii.        Potencia del motor de la máquina formadora: 11KW

xiii.        Velocidad lineal de la máquina formadora: 0-18 metros por minuto

xiv.        Número de carriles de moldeo : 14 (30, 40, 50/60, uno de tres)

  1.        Material del eje : Tratamiento de temple y revenido 40Cr (HB220-260)

xvi.        Diámetro del eje : Φ80 (cojinete Harbin)

xvii.        Espesor de los rodillos : 1.5-2.5mm

xviii.        Anchura de despliegue del material laminado : prevalecerá la anchura real de la placa de la máquina de ensayo

xix.        Fijación de la longitud : ± 1,5mm

  1.        Material del rodillo : Gcr15 tratamiento de temple (HRC58-62)

xxi.        Recubrimiento de cromo duro del rodillo ≥ 0,05mm

xxii.        Mecanismo de calibración : Cabezal de calibración de Turquía

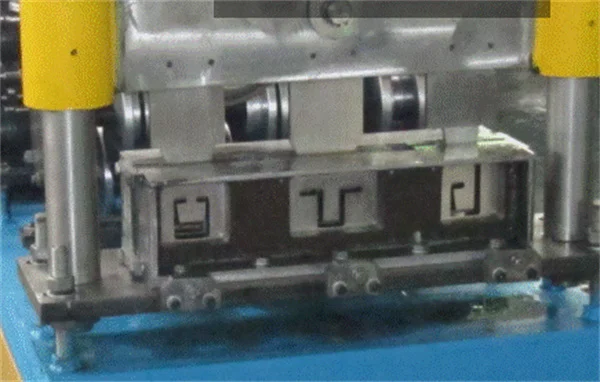

xxiii.        Método de cizallamiento : Punzonado hidráulico integrado (punzonado y corte de cabeza y cola a la vez

xxiv. Material de los moldes de moldeo y corte : Cr12M0V

xxv.        Tratamiento térmico de la cuchilla de corte : tratamiento de temple (HRC58-62)

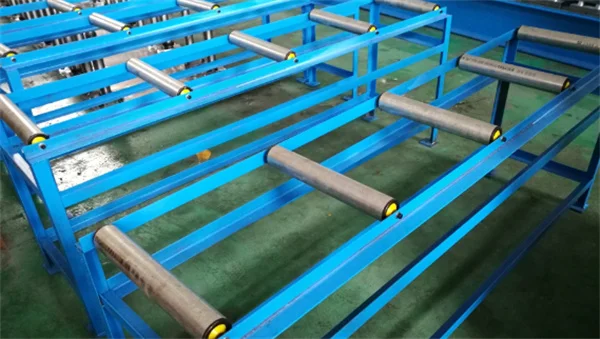

xxvi.        Estructura del rodillo de descarga: rodillo sin motor (soldadura en ángulo)

xxvii.        Especificación de la mesa de descarga de recepción 1500mm *







































Specification
Materia primaTipoChapa galvanizada
Espesor1,5-2,5mm
RendimientovelocidadMáx. 18m/min
Desenrollado TipoManual
Capacidad3 T
Máquina principalEstación de bobinas principal5
Unidad principalMotor hidráulico o servomotor
Tipo de transmisiónCadena
CorteTipo de cortadorHidráulico
Material del cortadorCr12
