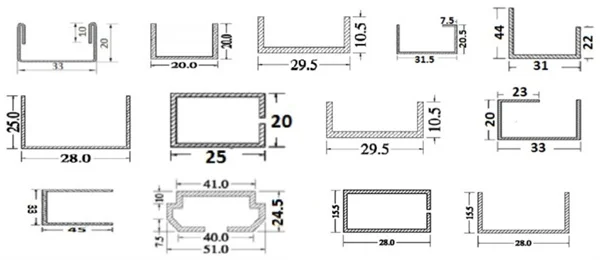

1. Dibujo del perfil: (según confirmación de ambas partes)

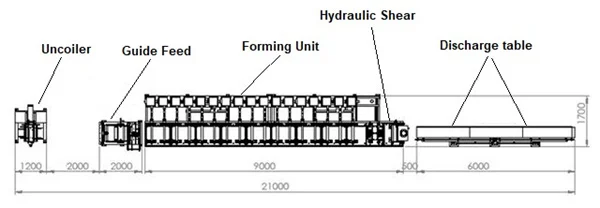

1. Flujo del proceso:

Desenrollador pasivo -----> Alimentación de guías ------> Perfilado ------> Cizalla hidráulica-----> Mesa de descarga

III. Componentes de la línea de máquinas:

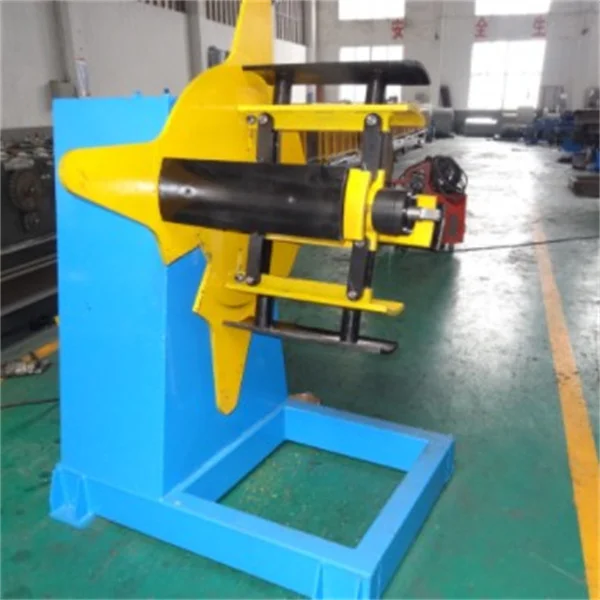

1. Desenrollador

1) Alimentación pasiva, apriete manual

2) Capacidad de carga del desenrollador : 5 T

3) Diámetro interior del rodillo de soporte : Φ508

4) Ancho de rollo aplicable: 0-500mm

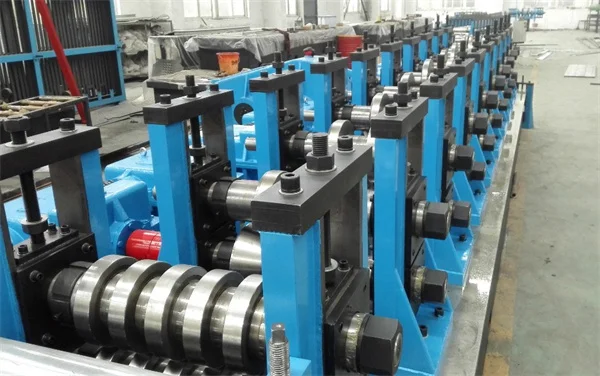

2. Formador de rollos:

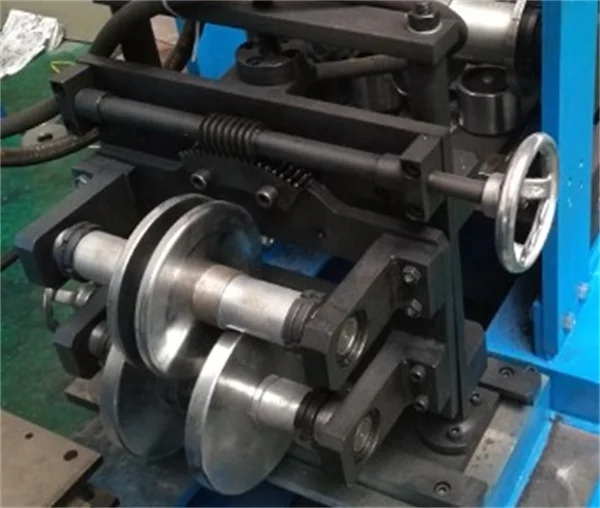

1) Marco de alimentación de la guía de la máquina formadora: volante lateral

2) Conformación de la máquina formadora: Transmisión de la caja de cambios Torii

3) Número de estaciones de formación: 16 estaciones

4) Diámetro del eje: 80mm

5) Potencia del motor de la formadora 15 KW

6) Velocidad lineal de la máquina formadora 0-15m\min

7) El marco adopta: soldadura de viga I

8) Espesor de laminación : 0.8-3mm

9) Tamaño de la longitud: 10m ± 1.5mm

10) Material de los rodillos: Gcr15 (templado) dureza 58-60° (6 sets de ruedas)

11) Material de la cuchilla: Gcr12mov

12) Cabezal de corrección turco: garantiza eficazmente la rectitud del product

3.Cizalla hidráulica:

1. Método de cizallamiento : corte hidráulico universal sin pasos después de la conformación

   Material del molde de formación y cizallamiento : Cr12M0V

   Método de tratamiento térmico de la cuchilla de cizalla : tratamiento de temple (HRC58-62)

   Potencia del sistema hidráulico: 11KW (circuito simple)

   Bomba de aceite de la estación hidráulica: bomba de paletas

   Motor hidráulico: 5.5 K

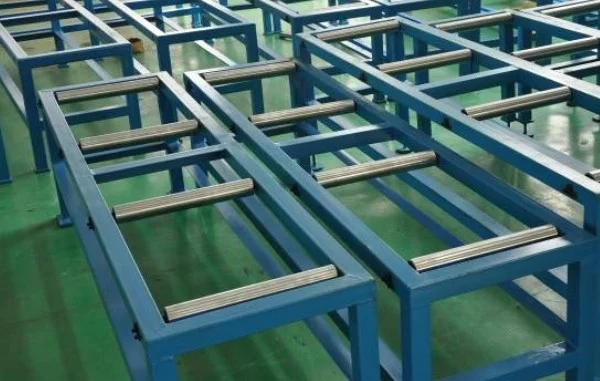

   4.Mesa de descarga:

4.Unloading Table:

1) Soldadura de tubo cuadrado y decapado

IV.Foto de la máquina
